Шланги для окрасочного оборудования | Какой выбрать?

Шланги высокого давления (ВД) предназначены для совместного использования с безвоздушными окрасочными аппаратами. Шланг осуществляет подачу лакокрасочного материала от аппарата к пистолету-распылителю под высоким давлением.

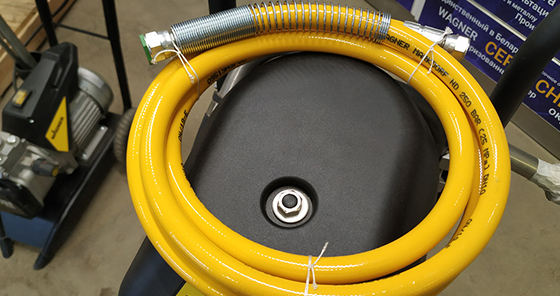

Шланг ВД представляет собой многожильный полиамидный рукав высокого давления с двойным слоем фиброволокна и наружным полиуретановым покрытием. Это позволяет эксплуатировать рука для краски при максимальном давлении до 270 бар (27 МПа), а шланги со специальной конструкцией – до 530 бар (53 МПа).

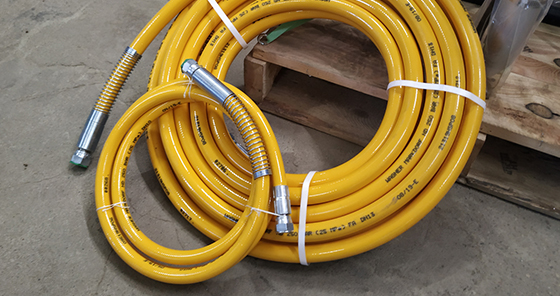

Размеры шлангов

На сегодняшний день, среди маляров и строителей, использующих безвоздушные аппараты, наибольшее распространение получили следующие размеры шлангов ВД:

Тип шланга Резьба подключения Обозначение
Безвоздушный ВД 1/4" DN 6
Безвоздушный ВД 3/8” DN 10
Безвоздушный ВД 1/2" DN 13
Комбинированный ВД 1/4" DN 4


Применение шлангов

Приведем простые примеры области применения шлангов ВД в зависимости от размеров и используемых в работе материалов:

Используемый материал Рекомендуемый размер шланга
Смазки, масла, грунтовки, заполнители, краски на растворителях, акриловые краски, латексные краски, интерьерные и фасадные краски на водной основе (длиной до 15 метров) DN 6 1/4"
Интерьерные и фасадные краски на водной основе (длиной свыше 15 метров), огнезащитные составы, антикоррозионные составы, гидроизоляция, клея для ткани DN 10 3/8"
Толстослойные и битумные материалы, шпатлевки для безвоздушного нанесения DN 13 1/2" + DN 10 3/8” (поводок)

Расчет параметров шлангов

Ниже приведена таблица зависимости объема материала в шланге высокого давления от длины шланга и внутреннего диаметра. На основании таблицы приведем пример: один из самых распространенных шлангов ВД, который применяется в безвоздушных покрасочных аппаратах — это DN6 1/4". Будем считать, что шланг для краски имеет стандартную длину 15 метров. Исходя из таблицы следует, что внутренний диаметр шланга равен 6 мм и, соответственно, вместительность шланга составляет 0,42 литра.

Также стоит отметить, что внутренний диаметр могут указывать в дюймах. Так, например, 1/4"- 6,35мм, а 1/8"- 3,175мм. Производитель Wagner обычно указывает внутренний диаметр в миллиметрах, а подключение в дюймах. Данное разграничение позволяет избежать путаницы при выборе шлангов. Например, если вы ищите супер гибкий и мягкий шланг Wagner 1/8" - это шланг с внутренним диаметром 3 мм.

Di (внутренний диаметр шланга) L (длина шланга) Vol (объем материала в шланге)
[мм] [м] [L]
4 5 0,06
4 7,5 0,09
4 10 0,13
4 12,5 0,16
4 15 0,19
4 20 0,25
4 25 0,31
4 30 0,38
4 40 0,5
4 50 0,63
5 5 0,1
5 7,5 0,15
5 10 0,2
5 12,5 0,25
5 15 0,29
5 20 0,39
5 25 0,49
5 30 0,59
5 40 0,79
5 50 0,98
6 5 0,14
6 7,5 0,21
6 10 0,28
6 12,5 0,35
6 15 0,42
6 20 0,57
6 25 0,71
6 30 0,85
6 40 1,13
6 50 1,41
8 5 0,25
8 7,5 0,38
8 10 0,5
8 12,5 0,63
8 15 0,75
8 20 1,01
8 25 1,26
8 30 1,51
8 40 2,01
8 50 2,51
10 5 0,39
10 7,5 0,59
10 10 0,79
10 12,5 0,98
10 15 1,18
10 20 1,57
10 25 1,96
10 30 2,36
10 40 3,14
10 50 3,93
12 5 0,57
12 7,5 0,85
12 10 1,13
12 12,5 1,41
12 15 1,7
12 20 2,26
12 25 2,83
12 30 3,39
12 40 4,52
12 50 5,65
16 5 1,01
16 7,5 1,51
16 10 2,01
16 12,5 2,51
16 15 3,02
16 20 4,02
16 25 5,03
16 30 6,03
16 40 8,04
16 50 10,05
20 5 1,57
20 7,5 2,36
20 10 3,14
20 12,5 3,93
20 15 4,71
20 20 6,28
20 25 7,85
20 30 9,42
20 40 12,57
20 50 15,71

Для продления срока эксплуатации шланга ВД после проведения окрасочных работ следует в обязательном порядке промыть рукав высокого давления подходящим растворителем. В качестве промывочного средства для шланга ВД можно использовать воду для водорастворимых красок, а также ацетон и другие растворители.
